BNC與RG316線材安裝步驟詳解

/在： /通過：

——工程師實操級安裝指南

在射頻線束加工中，BNC接頭+RG316同軸線材是非常經典、也非常實用的一種組合。RG316 具備耐高溫、柔軟度高、損耗低等特點，而 BNC 接頭則以穩定、快插著稱，兩者在測試儀器、射頻模塊、車載設備中被大量使用。

作為長期做射頻線束裝配的工程師，下面我將按真實加工流程，一步一步拆解 BNC 與 RG316 的安裝方法，幫助你少走彎路。

?? 一、安裝前需要準備哪些工具？

在正式操作前，工具是否齊全非常關鍵。

工具名稱 用途說明
? 剝線刀 精準剝除 RG316 外護套
?? 壓接鉗 壓接 BNC 套筒（Crimp 型）
?? 電烙鐵 中心導體焊接（Solder 型）
?? 鑷子 整理編織層
?? 卡尺 檢查剝線尺寸
?? 萬用表 導通與短路檢測

?? 工程經驗：

工具不專業，比技術更容易導致失敗。

?? 二、認識 RG316 與 BNC 的結構

?? RG316線材結構

  • 外護套：FEP

  • 屏蔽層：鍍銀銅編織

  • 介質層：PTFE

  • 中心導體：鍍銀銅線

?? BNC接頭常見類型

  • 壓接式（Crimp）

  • 焊接式（Solder）

不同結構，對應的安裝步驟略有差異。

? 三、RG316剝線步驟詳解

正確剝線，是成功的一半。

1?? 剝外護套

  • 按接頭規格剝除外層

  • 注意不要傷到編織層

2?? 整理屏蔽層

  • 將編織層向后翻折

  • 保持均勻、干凈、不散亂

3?? 剝介質層

  • 露出中心導體

  • 長度必須與BNC針芯匹配

?? 關鍵點：

剝線尺寸不準，后面壓得再好也沒用。

?? 四、中心導體連接方式

?? 方式一：焊接型BNC（常見）

步驟如下：

  1. 給中心導體預上錫

  2. 將導體插入 BNC 中心針孔

  3. 用電烙鐵快速焊接

  4. 焊點應飽滿、無虛焊

? 注意：

  • 時間過長會損傷 PTFE

  • 焊點過大會影響阻抗

?? 方式二：壓接型BNC

步驟如下：

  1. 將中心導體插入針芯

  2. 使用專用模具壓接

  3. 檢查是否牢固、不松動

?? 工程建議：

批量生產優先選壓接，穩定性更高。

?? 五、屏蔽層與套筒安裝

  1. 將翻折的編織層覆蓋在尾部

  2. 套上BNC壓接套筒

  3. 使用壓接鉗一次壓實

  4. 檢查是否同心、無偏移

?? 屏蔽層壓得好不好，直接影響抗干擾能力。

?? 六、安裝完成后的檢測步驟

檢測項目 檢測方法
導通性 萬用表測中心針
短路 測中心針與外殼
拉力 輕拉線纜
外觀 套筒是否歪斜

? 合格后，BNC×RG316線束即可投入使用。

?? 工程師小結

BNC與RG316的安裝看似簡單，實則對細節要求極高。
真正影響品質的，不是“會不會裝”，而是：

  • 剝線是否精準

  • 焊接/壓接是否規范

  • 屏蔽是否完整

只要每一步做到位，這種組合可以長期穩定工作在高頻與復雜環境中。

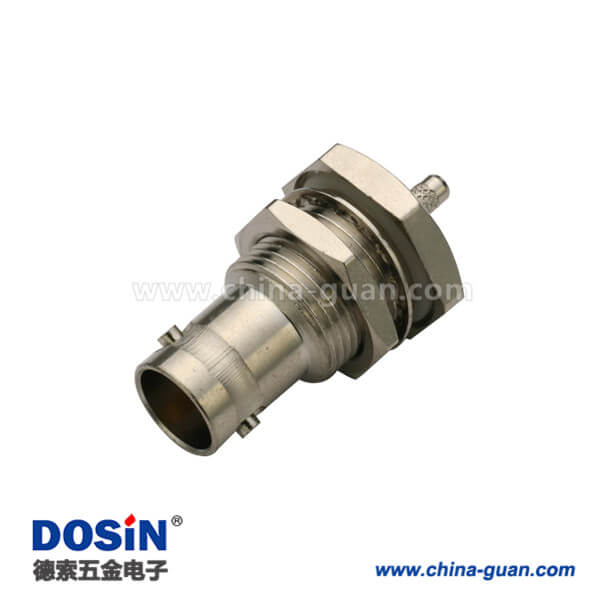

BNC直母頭有什么用途？

/在： /通過：

——從工程應用看它為何如此常見

在射頻連接器里，BNC 可能是被“用得最多、但被講得最少”的一種接口。而在 BNC 系列中，直母頭幾乎承擔了所有設備端的對外連接任務。
作為長期參與射頻線束設計與設備接口規劃的工程師，我可以明確地說：BNC直母頭，是很多系統穩定運行的關鍵節點。

那么，BNC 直母頭究竟用來做什么？適合哪些行業？下面一步步講清楚。

?? 一、BNC直母頭的核心用途是什么？

一句話概括：
?? BNC直母頭主要用于設備端，作為射頻或視頻信號的固定輸入/輸出接口。

它通常被安裝在：

  • 儀器面板

  • 設備外殼

  • 模塊化系統接口位

其作用不只是“能接上”，而是 長期穩定地接上。

?? 二、BNC直母頭在系統中的具體作用

?? 1? 作為信號輸入接口

在測試儀器、監控設備中，BNC 直母頭常被用作信號輸入端，例如：

  • 示波器通道輸入

  • 視頻采集卡輸入

  • RF 測試設備輸入

它的卡口結構可以確保插好后不會松動，避免信號抖動。

?? 2? 作為信號輸出接口

在信號發生、分配或同步場景中，BNC 直母頭也常作為輸出端口：

  • 函數信號發生器輸出

  • 觸發 / 同步信號輸出

  • 視頻分配器輸出

穩定、可重復插拔，是它被選用的關鍵原因。

?? 3? 用于觸發、時鐘與同步信號

很多設備上的 Trigger、Sync、Clock 接口，幾乎清一色使用 BNC 母頭。

?? 工程原因：

  • 插拔清晰

  • 接觸穩定

  • 不易因振動而掉線

?? 三、BNC直母頭的典型行業應用

?? 測試與測量儀器

  • 示波器

  • 頻譜分析儀

  • 網絡分析儀

?? 視頻監控與安防

  • 攝像頭輸入端

  • DVR / NVR 接口

  • 視頻矩陣設備

?? 通信與射頻系統

  • RF 前端模塊

  • GPS 授時接口

  • 無線通信測試設備

?? 工業與實驗設備

  • 工控系統信號采集

  • 實驗臺設備接口

?? 四、BNC直母頭 vs 直公頭

對比項目 ?? BNC直母頭 ?? BNC直公頭
常見安裝位置 設備端 / 面板 線纜端
接觸結構 插孔 中心針
安全性 更高 相對較低
是否固定 通常固定 可更換
主要作用 輸入/輸出接口 對接線纜

?? 工程習慣總結：

設備用母頭，線纜用公頭。

?? 五、為什么設備端更偏愛 BNC 直母頭？

從工程實踐看，主要原因有：

  • ?? 針腳隱藏，更安全

  • ?? 插拔壽命長

  • ?? 面板安裝方便

  • ?? 行業通用性高

  • ?? 阻抗穩定（50Ω / 75Ω）

這些優勢，讓 BNC 直母頭成為設備接口的“默認選項”。

? 總結

BNC直母頭的用途不僅是連接，更是保障信號穩定與設備可靠運行。
它廣泛用于測試儀器、視頻監控、通信系統和工業設備中，作為信號輸入、輸出、同步和觸發接口，承擔著關鍵角色。

如果你正在做設備設計、線束加工或系統選型，理解 BNC 直母頭的用途，會大大減少后期問題和返工風險。

BNC接口連同軸電纜方法

/在： /通過：

在射頻、視頻監控、廣播電視、測試設備和工業自動化等應用中，BNC 接口與同軸電纜的連接質量直接影響信號穩定性和系統可靠性。本文將以工程師視角，詳細說明 BNC 接口與同軸電纜的連接方法、注意事項及優化方案。

?? 1? 準備階段：選擇合適的接口與電纜

  1. 選擇 BNC 接口類型

    • 公頭（Male）或母頭（Female），直通或彎頭，根據布線空間決定。

    • 材質包括黃銅鍍鎳、鍍金等，耐用性和導電性有所差異。

  2. 選擇同軸電纜

    • 常見電纜：RG58、RG174、RG316 等，阻抗需與 BNC 接口匹配（50Ω 或 75Ω）。

    • 屏蔽層、護套材質和線芯粗細也會影響信號性能和焊接難度。

?? 小貼士
確認電纜長度和彎曲半徑，避免安裝后線纜受力或彎折過度，導致信號衰減。

?? 2? 剝線與預處理

  1. 剝外層護套

    • 剝除適當長度（一般 15–25mm），保留足夠線芯用于焊接或壓接。

  2. 處理屏蔽層

    • 編織網屏蔽或鋁箔屏蔽應均勻展開，確保良好接地。

    • 銅絲要整齊，不可損傷。

  3. 處理中心導體

    • 保留適當長度，避免導體散股或折斷。

    • 可適當鍍錫，保證后續焊接牢固。

?? 小貼士
剝線時可用專業剝線工具，保證長度一致和絕緣體完整，提高后續連接質量。

?? 3? 連接方法：壓接與焊接

3.1 壓接方法

  • 使用專用壓接鉗，將導體壓入 BNC 接口針芯內。

  • 確保針芯完全固定，避免松動。

  • 常用于生產線或大批量安裝，效率高且可靠性好。

3.2 焊接方法

  • 焊接前對中心導體輕鍍錫，提高焊點牢固性。

  • 控制焊接溫度（約 320–360℃），避免燒壞絕緣體或護套。

  • 焊點飽滿但不溢出，確保不影響插入或短路。

?? 小貼士
焊接完成后輕輕拉扯導體測試牢固度，如果松動說明焊接不良。

?? 4?? 裝配與防護

  1. 安裝壓環與外殼

    • 按照接口設計順序裝配，保證密封性和機械穩定性。

    • 對于防水 BNC（IP67/IP68），需檢查 O 型圈和注塑密封完整。

  2. 最終檢查

    • 導通測試：確保中心導體與屏蔽良好導通。

    • 短路測試：避免中心導體與外殼短路。

    • 插拔測試：保證接口耐久性。

?? 小貼士
防水 BNC 線束完成后，可輕按外殼檢查膠料分布均勻，避免漏水或應力集中。

??BNC接口與同軸電纜連接的實踐

  • 全系列產品：標準 BNC、彎頭/直頭、MINI-BNC、公母頭及帶線束 BNC。

  • 豐富連接方式：支持焊接型、壓接型和注塑防水型 BNC 接口。

  • 嚴格檢測：包括 VSWR、插損、接觸電阻、耐久性、防水等級測試。

  • 定制能力：可按客戶需求定制長度、線纜類型、阻抗及防護等級。

?? 小貼士
選擇有經驗的廠家和合適的連接方法，可顯著降低信號衰減和故障率。

?? 結語

BNC 接口與同軸電纜的連接不僅僅是物理固定，更關系到信號傳輸質量和系統穩定性。
掌握剝線、壓接/焊接、裝配和防護方法，并選擇可靠供應商，如德索精密工業，可確保工程項目高效、穩定運行。

BNC直公頭怎么選

/在： /通過：

在射頻、視頻監控、廣播電視、測試設備和工業控制等應用中，BNC直公頭是常用的連接器之一。選對 BNC直公頭不僅影響信號傳輸質量，也決定線纜安裝、維護的便捷性。本文將從結構、阻抗、材質、工藝、品牌和應用場景等方面，詳細說明如何選購 BNC直公頭。

?? 1? 了解 BNC直公頭的結構

BNC直公頭主要由以下幾個部分組成：

  • 中心針：負責傳輸信號，常用材質為磷銅或鍍金針，保證導電性和耐久性。

  • 絕緣體：隔離中心針與外殼，材料通常為 PTFE 或高溫塑料。

  • 外殼：提供機械保護和屏蔽，常用黃銅鍍鎳或鍍金，確保耐腐蝕性和耐用性。

  • 卡口旋鈕：旋轉卡口設計，使插拔快速且穩固。

?? 小貼士
選擇 BNC直公頭前，先確認需要配合的母頭類型和線纜規格，確保接口兼容性。

?? 2? 阻抗與頻率匹配

  • 阻抗選擇：常見阻抗為 50Ω（射頻通信、測試儀器）或 75Ω（視頻監控、廣播系統）。

  • 頻率范圍：根據應用場景選擇直公頭頻率支持，低頻或高頻應用對 VSWR 和插入損耗要求不同。

?? 小貼士
阻抗不匹配會導致信號反射、插損增加和畫面/數據抖動，務必選擇匹配阻抗的直公頭。

?? 3? 材質與工藝選擇

  • 外殼材質：黃銅鍍鎳適合一般應用，鍍金或不銹鋼適合高頻或腐蝕環境。

  • 中心針工藝：鍍金針耐磨、導電性能優良，適合多次插拔。

  • 焊接/壓接方式：壓接型適合批量生產，焊接型適合現場或定制連接。

?? 小貼士
工業環境或戶外場景可選擇防水型 BNC直公頭（IP67/IP68）以提高可靠性。

?? 4? 品牌與質量保障

選擇可靠品牌可降低項目風險。德索精密工業（Dosinconn）在 BNC直公頭領域有多年經驗：

  • 全系列標準 BNC直公頭，支持 50Ω/75Ω 阻抗。

  • 具備 ISO9001、RoHS 認證，嚴格出廠檢測（VSWR、接觸電阻、耐久性）。

  • 支持定制線束、長度、阻抗和防護等級，滿足不同應用需求。

  • 高批量供貨能力，確保工程項目按期交付。

?? 小貼士
不要僅看價格，穩定性和信號性能是長期成本最重要的因素。

?? 5?? 應用場景參考

應用領域 推薦直公頭類型 備注
射頻通信 50Ω BNC直公頭 高頻信號傳輸，低插損
視頻監控 75Ω BNC直公頭 CCTV、DVR/NVR 系統
測試儀器 高頻 BNC直公頭 示波器、信號發生器
工業控制 防水/壓接 BNC直公頭 工控現場或戶外環境

?? 結語

選購 BNC直公頭時，需綜合考慮阻抗、頻率、材質、工藝、品牌和應用場景。
合理選型不僅保證信號穩定，還能降低后續維護成本。經驗豐富、質量可靠的供應商，如德索精密工業，可以提供全系列 BNC直公頭和定制線束方案，為項目提供長期可靠保障。

BNC接口概念說明

/在： /通過：

BNC接口，全稱 Bayonet Neill–Concelman 接口，是一種常用的同軸射頻連接器。它因旋轉卡口設計簡單、信號傳輸穩定、安裝快捷而廣泛應用于射頻、視頻監控、測試儀器、廣播電視和工業控制等領域。了解 BNC 接口的概念，對于工程設計、設備選型和線纜布線都非常重要。

?? BNC接口的核心概念

  1. 結構設計

    • BNC 接口采用旋轉卡口（Bayonet）鎖緊，插拔方便且可靠。

    • 通常由外殼、中心針、絕緣體和接地套組成。

    • 支持公頭（Male）和母頭（Female）組合，可直插或彎頭連接。

  2. 功能概念

    • 信號傳輸：主要用于同軸電纜的射頻信號傳輸，包括模擬/數字視頻、音頻、數據和測試信號。

    • 阻抗匹配：標準阻抗為 50Ω 或 75Ω，保證射頻信號傳輸損耗最小。

    • 抗干擾性：外導體屏蔽干擾，提高信號穩定性和可靠性。

  3. 使用概念

    • BNC 接口可快速插拔，單手即可操作，適合頻繁維護或調試場景。

    • 可與多種同軸線纜匹配，如 RG58、RG174、RG316 等。

?? BNC接口的應用場景

應用領域 功能概念 典型使用場景
視頻監控 模擬/數字視頻信號傳輸 CCTV 攝像頭、DVR/NVR 系統
測試儀器 射頻信號連接 示波器、信號發生器、頻譜分析儀
廣播電視 高頻信號傳輸 攝像機、切換臺、廣播信號
工業自動化 數據與控制信號傳輸 PLC 系統、傳感器接口、工業現場布線

?? 德索精密工業在 BNC接口領域的實踐

  • 豐富產品線：提供標準 BNC、MINI-BNC、直頭/彎頭、公母頭、帶線束 BNC 等全系列產品。

  • 質量與性能保障：嚴格的阻抗匹配、VSWR 測試、耐久性檢測和防水等級控制。

  • 定制能力：可根據項目需求定制線纜類型、長度、阻抗及防護等級。

  • 穩定供應：標準件庫存充足，定制件快速生產，滿足工程項目交期需求。

?? 小貼士
理解 BNC 接口的概念，不僅要看外觀和安裝方式，還要關注阻抗匹配、屏蔽性能和材料選擇，這直接影響系統性能和信號質量。

?? 結語

BNC接口是射頻和視頻系統中最基礎也是最關鍵的連接器之一。掌握其結構、功能、阻抗匹配和應用場景概念，有助于工程師正確選擇型號和廠家，確保設備穩定運行。選擇經驗豐富、質量可靠的廠家，如德索精密工業，可以為項目提供穩定可靠的連接方案。

BNC接頭多少錢？價格因素與選購指南

/在： /通過：

在射頻、視頻監控、通信、測試等行業中，BNC 接頭是基礎組件。但很多采購或工程師常問：BNC 接頭多少錢？答案并不是一個固定數字，而是受到多種因素影響。

了解這些影響因素，有助于你既控制成本，又保證產品質量。

?? 影響 BNC 接頭價格的關鍵因素

  1. 材質與工藝

    • 外殼材質：黃銅、鍍鎳、鍍金，耐腐蝕、耐磨性能不同，價格差異大。

    • 接觸針材質：磷銅、鍍金針、鍍銀針，決定導電性能和耐久性。

    • 制作工藝：壓接型、焊接型、注塑防水型，工藝復雜度不同，成本差異明顯。

  2. 阻抗與規格

    • 常見有 50Ω、75Ω 阻抗，精度等級不同價格也不同。

    • 直頭、彎頭、母頭、轉接頭等不同結構影響材料用量和加工成本。

  3. 生產數量與采購方式

    • 單只小批量購買價格較高；大批量采購可大幅降低單價。

    • OEM 定制件價格一般高于標準件，因為涉及開模、特定測試與包裝要求。

  4. 品牌與質量保障

    • 品牌廠家在質量、出廠檢測、售后上投入更多，所以價格略高。

    • 無品牌低價接頭雖然便宜，但信號穩定性、耐用性和壽命可能無法保障。

  5. 附加性能

    • 防水等級（IP67、IP68、IP69K）、高頻率支持、耐高溫或低溫應用，這些都會增加成本。

?? 如何挑選性價比高的 BNC 接頭廠家

選擇 BNC 接頭不僅要看價格，更要看性價比和穩定性。
德索精密工業（Dosinconn）作為行業供應商，具備多年經驗和完善的生產檢測體系，能在保證質量的前提下提供合理價格：

  • 豐富的產品線：50Ω/75Ω BNC、MINI BNC、彎頭/直頭、母頭/公頭、帶線束的轉接頭等。

  • 質量與工藝：ISO9001 質量體系認證，嚴格出廠測試（接觸電阻、插拔力、VSWR、耐久性、防水測試）。

  • 定制能力：可按客戶需求定制長度、線纜類型、阻抗、外殼材質和防護等級。

  • 穩定供貨：標準件有庫存，定制件可快速生產，滿足工程項目需求。

?? 小貼士
在采購 BNC 接頭時，不要只看單價，綜合考慮使用環境、壽命和性能，往往比便宜幾塊錢的低質接頭更劃算。

?? 市場參考價

類型 阻抗 單只參考價格（RMB） 說明
標準直通公頭 BNC 50Ω 3–8 元 小批量，通用低頻應用
焊接母頭 BNC 50Ω/75Ω 5–12 元 適用于線束焊接或板端連接
彎頭 BNC 50Ω 6–15 元 節省空間，常用于視頻監控或儀器內部
防水注塑 BNC 50Ω 15–30 元 IP67/68，戶外/工業環境
BNC + RG174/316 線束 50Ω 18–50 元 可按長度、線材定制，含整線制作工藝

注：價格僅作市場參考，具體以實際采購、數量和定制要求為準。

?? 結語

BNC 接頭價格受到材質、工藝、阻抗、品牌、定制要求和采購數量等多種因素影響。
在采購時，不僅要關注價格，還應綜合考慮性能、穩定性和使用壽命。
經驗豐富、質量可靠的廠家能夠提供合理價格和高性價比產品，幫助項目降低風險。

BNC廠家哪家好？

/在： /通過：

在我們做射頻、視頻監控、測試、通信設備的時候，BNC 連接器是基礎配件 — 一旦接口、阻抗或焊接質量不達標，后續系統表現都會受到影響。選對廠家，比盲目追求低價更重要。以下是判斷 BNC 廠家好壞時的一些關鍵維度：

? 判斷標準：選擇優秀 BNC 廠家的關鍵因素

  • 質量管理與認證 — 是否有 ISO9001 或類似質量體系認證，是否符合環保標準（如 RoHS / REACH）；

  • 生產資質與產能規模 — 是否有正規廠房、自動化/標準化生產線、成熟生產經驗；

  • 產品規范與射頻性能指標 — 是否按照國際標準（如 IEC 或 MIL?STD）生產，50Ω / 75Ω 阻抗是否合格、VSWR / 插入損耗 / 接觸電阻 /耐久性 是否達標；

  • 樣品/定制能力 — 是否支持樣品測試、線纜+接頭定制、按客戶要求開模、批量一致性；

  • 售后與品質保障 — 是否有質量保證、出廠檢測流程、防偽/批次追蹤、技術支持；

  • 行業經驗與口碑 — 在安防、通信、視頻、射頻測試等多個行業是否有成熟案例與用戶反饋。

選廠家的時候，不建議僅看“價格低”。很多時候——便宜接頭意味著材料、工藝或測試在某一環節被妥協，長期來看會影響信號穩定與設備可靠性。

?? 德索精密工業優勢

多年的行業經驗、完善的生產與檢測體系，讓德索在眾多供應商中脫穎而出。主要優勢包括：

  • 成立時間與經驗積累 — 自 2005 年起專注射頻連接器、同軸線纜與線束產品，擁有豐富生產與出口經驗。

  • 廠房規模與產能保障 — 3000 多平米廠房，自動化生產線、多條射頻連接器線束產線，適合大批量生產和品質保證。

  • 質量認證與環保標準 — 產品通過 ISO9001 認證，并符合 RoHS / REACH 環保要求。

  • 全面產品線與定制能力 — 支持 MINI?BNC、TNC、SMA、N、F 型及各種同軸線束定制，按客戶需求定制尺寸、阻抗、線纜長度與連接組合。

  • 嚴格的射頻性能與測試能力 — 提供 50?Ω/75?Ω 阻抗，出廠前進行插損、VSWR、接觸電阻、耐久性檢測。

  • 出口與全球市場經驗 — 超過 70% 產品出口至 40 多個國家和地區，適應不同市場標準與用戶需求。

簡而言之，德索不僅能提供標準件，更能依客戶需求定制線束、轉接頭、線纜組合，適合從小批量打樣到大批量量產的多種需求。

?? BNC 廠家篩選對比表

評價維度 優秀廠家表現標準 你需要重點檢查的內容 備注
質量體系認證 ISO9001、RoHS、REACH 索要證書原件、有效期 入門門檻，非加分項
射頻性能指標 阻抗 50/75Ω 純正、VSWR≤1.3、接觸電阻低 使用網絡分析儀抽測；查看檢測報告 性能不穩定會直接影響信號質量
生產能力 自動化設備齊全，月產量穩定 參觀工廠、了解設備數量 大批量穩定供應的關鍵
線束定制能力 支持接頭+線纜整體加工、按圖打樣 是否可生產 RG174、RG316、RG58 等線材 工程項目通常需要定制
一致性與可靠性測試 出廠前 100% 導通、耐久性測試 QC 流程、測試記錄、抽檢比例 保證批次一致性最重要
交付周期 標準件庫存充足，定制件 5–10 天 對比實際交期、合同承諾 射頻項目多為急單，供應鏈能力關鍵
行業經驗 安防、通信、廣播、工控等 查看客戶名單或合作項目 有經驗的廠家更懂需求
售后與質保 可提供質保和技術支持 是否提供退換方案、技術咨詢 響應速度對射頻產品很重要

德索精密工業（Dosin）在各項指標表現

項目 德索表現 說明
質量體系認證 5/5 ISO9001 + RoHS/REACH
射頻性能 5/5 VSWR、阻抗一致性穩定，支持全線 RG 系列
生產能力 4/5 3000㎡廠房，自動化產線
線束定制能力 5/5 BNC+RG174/RG316/RG58 可定制
一致性測試 5/5 100% 出廠檢測 + 批次追蹤
交期表現 4/5 標準件庫存多，定制線束交期快
行業經驗 5/5 安防、通信、工控設備案例豐富
售后支持 5/5 工程師一對一技術確認 + 售后快速響應

? 結語

“哪個 BNC 廠家好？”沒有絕對答案，但優秀廠家一定在質量、工藝、測試、服務、定制能力方面表現出色。
對于追求穩定、可靠、可量產的工程項目，德索精密工業是一個值得優先考慮的供應商選擇。

射頻通信與測試設備中的BNC×RG316應用指南

/在： /通過：

在射頻通信和測試設備里，BNC連接器搭配RG316線纜幾乎是標準配置。我在德索精密工業做現場布線和設備調試時，經常會用到這套組合。今天就想把我的一些實戰經驗分享出來，講講它在布線和測試中的優勢、使用技巧以及一些小細節，讓大家在工作中少走彎路，實現信號穩定、布線高效。

?? 一、BNC連接器的優勢

BNC連接器在射頻場景里非常常用，主要是因為穩、快、可靠。

特點總結：

  1. 高頻信號穩定：50Ω阻抗標準，視頻和射頻信號都能順利傳輸。

  2. 安裝便捷：即插即用，無需額外工具，現場布線效率高。

  3. 抗振動能力強：實驗室和工業現場都能保持穩定連接。

?? 小貼士 [BNC選擇]：

優質BNC可以減少信號反射，讓測試結果更可靠。

?? 二、RG316線纜特性

RG316是一款高性能射頻同軸線纜，適合高頻通信和測試環境。

  • 耐高溫、耐磨損：適合實驗室和工業環境

  • 50Ω阻抗：和BNC匹配，保證信號傳輸穩定

  • 低衰減：高頻信號損耗小，保證測量準確

?? 小貼士 [線纜選型]：

高頻應用時，盡量選擇低損耗RG316，并控制布線長度，保證信號完整。

?? 三、BNC×RG316匹配要點

1?? 阻抗匹配

BNC和RG316都是50Ω阻抗，這是保證信號穩定的基礎。

? 小貼士 [阻抗匹配]：

阻抗不一致會導致信號反射，影響測量結果。

2?? 控制布線長度

RG316靈活，但長距離仍會增加信號衰減。

?? 小貼士 [長度控制]：

盡量縮短線纜長度，必要時使用射頻放大器補償。

3?? 環境適配

  • 實驗室內部：標準RG316即可

  • 工業或室外：建議加防護護套，防止磨損或高溫影響

?? 小貼士 [環境適配]：

高溫或潮濕環境下，帶護套的RG316更耐用，壽命更長。

?? 四、實戰經驗分享

在一次實驗室布線中，我用BNC×RG316連接測試儀器和天線：

  • 布線長度：12米

  • 信號表現：穩定無丟失

  • 布線效率：快速、靈活，維護方便

?? 小貼士 [實戰經驗]：

布線前先規劃走線路徑，減少彎折和冗余長度，讓信號更完整。

? 五、匹配總結

  • 優勢：信號穩定、低損耗、布線靈活

  • 適用場景：射頻通信、實驗室測試、工業設備

  • 匹配重點：阻抗一致、布線長度合理、環境適配

?? 小貼士總結：

BNC×RG316是射頻通信和測試設備的常用組合，合理選型和布線能顯著提高信號穩定性和測量準確性。

如何正確匹配BNC直母頭和RG174線材？

/在： /通過：

在工業自動化和實驗室測試中，BNC直母頭和RG174線纜組合幾乎是“老朋友”。作為德索精密工業的工程師，我經常需要現場選型和布線，今天就從實戰經驗出發，講講如何正確匹配BNC直母頭和RG174，保證信號穩定又高效。

? 一、BNC直母頭的優勢

BNC直母頭因其可靠、穩固、操作簡單，一直深受工程師喜愛。

核心優勢：

  1. 高頻傳輸穩定：50Ω阻抗標準，射頻和視頻信號都能順利通過。

  2. 抗振動與耐用性強：工業現場震動頻繁，也不影響連接性能。

  3. 安裝便捷：即插即用，無需額外工具，提高布線效率。

?? 工程提示：

選擇優質BNC直母頭可顯著降低信號反射和衰減，尤其在高頻應用中更明顯。

?

?? 二、RG174線纜特點

RG174是一款小巧、靈活的50Ω同軸電纜，非常適合設備內部或空間受限的場景。

  • 輕便柔軟：方便在設備內部彎曲布線

  • 阻抗標準：50Ω，匹配BNC直母頭

  • 高頻傳輸能力：低損耗，支持射頻與視頻信號

?? 選型經驗：

高頻場景下，RG174線纜要盡量控制長度，否則信號衰減會變大。

?? 三、匹配原則解析

1?? 阻抗匹配是首要原則

BNC直母頭與RG174都屬于50Ω阻抗標準，保證信號穩定傳輸。

? 小貼士 [阻抗匹配]：

阻抗一致是信號穩定的基礎，布線設計切勿忽視。

2?? 控制布線長度

RG174線徑較小，長距離容易造成衰減。

?? 小貼士 [長度控制]：

盡量縮短每段線纜長度，如果超過推薦值，可使用信號放大器。

3?? 環境適配

  • 室內環境：直接使用即可

  • 室外或潮濕環境：需加防水護套，避免紫外線和水汽侵蝕

?? 小貼士 [環境適配]：

防水BNC配合加厚護套RG174，可以有效延長室外使用壽命。

?四、實戰經驗分享

在一次設備內部布線項目中，我使用BNC直母頭+RG174：

  • 布線長度：12米

  • 信號表現：穩定無丟失

  • 布線效率：快速靈活，現場維護方便

?? 工程感悟：

BNC直母頭與RG174在設備內部布線中表現可靠，操作便捷，是性價比極高的組合。

? 五、匹配總結

  • 優勢：信號穩定、布線靈活、維護方便

  • 適用場景：工業自動化、設備內部、射頻測試

  • 匹配重點：阻抗一致、長度合理、環境適配

?? 小貼士總結：

合理匹配BNC直母頭與RG174，可實現低損耗、高穩定信號，是工程師推薦的標準方案。

BNC母對母：結構特點、應用場景與線束解析

/在： /通過：

作者：周工｜射頻連接器與線束工程師
品牌：德索（Dosinconn）｜專注射頻與工業連接器及線束加工
官網：http://m.peauciel.com.cn/

在同軸視頻、監控系統與測試鏈路中，**BNC母對母（BNC Female–Female Adapter）**是一個非常常用的小型轉接件。
它不復雜，卻在實際項目里承擔著“延長”“轉接”“穿板”的重要角色。

兩端同為母接口，可讓兩條 BNC 公頭線纜順利銜接，使系統布線更靈活、設備安裝更自由。

以下將從結構、應用、線束搭配、工程師選型建議與品牌信息五個維度進行完整解析。

?? 一、結構特點：雙母端結構，讓連接更自由

1）雙母接口（Female–Female）

兩端均為孔型接口，可直接對接兩條 BNC 公頭線纜，適用于視頻與測試延長。

2）卡口鎖緊結構

BNC 標志性的 bayonet 卡口，輕擰即可鎖定，抗振動、不易松脫。

3）金屬屏蔽外殼

多為銅殼或鋅合金，表面鍍鎳或鍍金，可有效降低外界干擾。

4）支持 50Ω / 75Ω 兩種阻抗

  • 75Ω 用于監控視頻與廣電系統

  • 50Ω 用于射頻、儀器儀表與測試設備

?? 二、應用場景：監控、廣電與測試系統的萬能轉接件

1）視頻監控系統

?? 同軸視頻線延長
?? DVR/NVR 端轉接
?? 攝像頭布線中繼點

2）廣播影像系統

?? 機位信號延伸
?? 切換臺、調音臺視頻接口適配
?? 視頻矩陣前后級轉接

3）電子測試與實驗室

?? 示波器延長跳線
?? 射頻測試平臺排線
?? 儀器儀表端口轉接

4）機柜 / 設備面板穿板

?? 母對母可作為“面板母座”使用
?? 將內部信號引出到設備外側，便于維護

?? 三、線束搭配解析：組成更靈活的布線方案

雖然 BNC母對母本身不帶線，但常與同軸線組成系統方案。

常用線材搭配：

  • RG58 / RG59 / RG6

  • 50Ω 射頻同軸線

  • 75Ω 視頻監控線

  • 機柜內部短跳線

可定制模塊：

  • 線長

  • 端接類型（BNC公頭、母頭、彎頭）

  • 屏蔽結構（單編織 / 多編織）

  • 護套（PVC、PE、耐彎折 TPU）

適用于監控工程、測試平臺、視頻采集設備等。

?? 四、工程師選型建議（實戰版）

如果正在做視頻或射頻布線，建議按以下要點選擇 BNC 母對母：

? 選擇正確阻抗

  • 視頻監控：75Ω

  • 射頻調試：50Ω

? 考慮是否要固定在面板

如果用于設備外殼，請選 帶螺母固定的穿板母對母

? 考慮插拔頻率

多次拆裝建議選擇耐插拔等級更高的工業級型號。

? 看設備端口方向

直式、穿板式、加長式可按空間布局選擇。

一句話總結：
阻抗要對，結構要穩，用途要清，才能避免信號損耗與松脫問題。

?? 品牌信息（與原版保持一致）

德索連接器（Dosinconn）｜專注射頻連接器與工業線束加工
工廠：廣東江門
主營產品：BNC / SMA / N / TNC / UHF / M12 / M8 / FAKRA 等
服務：打樣、小批量、中大批量、來圖來樣加工
應用：監控工程、通訊設備、儀器儀表、工業控制

?? 郵箱：kenconn@foxmail.com
?? 官網：http://m.peauciel.com.cn/
