在做視頻系統或射頻鏈路調試時，有一個問題經常被忽略：
50Ω和75Ω的BNC接頭，能不能混用？

很多工程師在現場會覺得：“接口都能插上，應該問題不大。”
但實際測試中你會發現，一旦混用，系統往往會出現一些“說不清”的異常——

• 畫面偶發干擾
• 信號衰減變大
• 駐波比變差

我在客戶現場就遇到過類似情況，一條鏈路怎么調都不穩定，最后發現只是中間用了一個75Ω轉接頭。在德索連接器與客戶的技術交流中，這種“看似小問題”的阻抗混用，其實是典型的隱性風險點。

今天就從原理到結果，把這個問題講清楚。

一、50Ω和75Ω到底差在哪

很多人知道有兩種阻抗標準，但不一定清楚本質區別。

簡單來說，它們都是同軸結構的不同設計結果：

• 50Ω：用于射頻通信、測試設備（功率與損耗折中）
• 75Ω：用于視頻、廣播（傳輸損耗更低）

它們的差異來自：

• 中心導體直徑
• 絕緣介質結構
• 外導體尺寸比例

也就是說：
結構不同 → 阻抗不同

二、混用時發生了什么

當50Ω系統中接入75Ω連接器時，本質上就是：

傳輸路徑中出現了阻抗突變

可以理解為信號在“平路”上突然遇到一個“臺階”。

結果就是：

• 一部分信號繼續向前
• 一部分信號被反射回來

這就是典型的阻抗不匹配現象。

三、對回波損耗的直接影響

在射頻測試中，阻抗不匹配最直觀的體現就是：

回波損耗（Return Loss）下降

簡單理解：

• 匹配良好 → 反射少 → 回波損耗高
• 匹配變差 → 反射多 → 回波損耗低

當50Ω與75Ω混用時：

• 反射明顯增加
• 回波損耗變差
• 駐波比上升

四、混用情況下的典型表現

在實際工程中，混用后的表現通常如下：

特別是在GHz級信號環境中，這種影響會被明顯放大。

五、為什么有時“看起來沒問題”

很多工程師會說：
“我也混用過，好像沒出問題。”

這是因為：

• 鏈路較短
• 頻率較低
• 系統容忍度較高

但這并不代表沒有影響，而是：

問題被“掩蓋”了

一旦進入高頻或高精度場景，問題就會暴露出來。

六、工程中如何避免這個問題

在實際項目中，建議遵循一個原則：

整條鏈路阻抗必須一致

包括：

• 電纜
• 連接器
• 轉接頭
• 設備接口

如果必須轉換（例如視頻轉射頻系統），建議使用：

阻抗匹配轉換器，而不是直接混接

?? 寫在最后

50Ω和75Ω的BNC連接器，從外觀上看幾乎一樣，但在射頻系統中，它們代表的是兩套完全不同的阻抗體系。一旦混用，就相當于在傳輸鏈路中引入了不連續結構，從而產生信號反射。

在一些對精度要求不高的場景中，這種影響可能不會立刻顯現，但在高頻或高穩定性要求的系統中，問題往往會被放大。很多看似“設備問題”的異常，最終都可以追溯到這種基礎匹配錯誤。

在實際應用中，像德索連接器在產品選型和方案建議時，也會優先強調阻抗一致性的重要性，盡量避免鏈路中出現不必要的匹配偏差。很多時候，一個系統的穩定性，并不取決于某個復雜設計，而是這些基礎原則有沒有被認真執行。

The post 75歐姆BNC接頭與50歐姆混用后果： 阻抗不匹配對回波損耗的影響 appeared first on BNC接頭網.

德索連接器 · 王工

在監控系統里，有一種問題特別“玄學”：

畫面時好時壞，一碰就正常。

很多人會先懷疑攝像頭、電源、編碼器，甚至開始重拉線。但在實際排查中，我見過太多類似案例，最后都指向同一個地方：

BNC接頭內部的彈片，已經“沒勁了”。

在德索連接器與項目現場的溝通中，這類問題幾乎是“高頻故障”。而它之所以難查，是因為——

它不是壞了，而是“慢慢失效”。

一、BNC接觸穩定的核心，其實是“彈力”

很多人以為BNC靠的是卡口結構，但真正負責信號傳輸的，是內部這套接觸系統：

• 中心針 中心彈片（信號通道）
• 外導體 外殼彈性接觸（屏蔽通道）

關鍵點在于：

持續穩定的接觸壓力

只有彈片提供足夠彈力，才能保證：

• 接觸電阻穩定
• 阻抗連續
• 信號不抖動

二、什么是“彈性疲勞”

彈片一般由彈性金屬制成，比如：

• 鈹銅
• 磷青銅

在長期使用中（尤其頻繁插拔），會出現：

彈性衰減（Elastic Fatigue）

表現為：

• 回彈力下降
• 接觸壓力減小
• 接觸點變“松”

三、為什么會導致“信號閃爍”

當彈片彈力不足時，會發生一個關鍵變化：

接觸從“穩定接觸”變成“臨界接觸”

也就是說：

• 有時接觸
• 有時不接觸
• 受振動或微小位移影響

最終表現為：

畫面閃爍 / 信號跳變 / 偶發黑屏

四、現場常見現象對照

如果你遇到以下情況，可以重點懷疑彈片問題：

五、為什么劣質BNC更容易出問題

低質量BNC接頭，問題通常集中在這幾方面：

1 材料不過關

彈片材料彈性差，恢復能力弱。

2 熱處理工藝不穩定

導致彈性不一致，壽命短。

3 結構設計不合理

彈片受力集中，容易疲勞。

4 加工精度不足

初始接觸狀態就不穩定。

這些問題疊加后，就會讓“壽命大幅縮水”。

六、工程中如何快速判斷

在現場，可以用幾個簡單方法判斷：

• 插拔手感是否松散
• 接頭是否容易晃動
• 是否對振動敏感
• 是否存在“碰一下就好”的現象

如果這些同時存在，大概率就是彈片問題。

七、解決方案：別修，直接換

這一點很現實：

彈性疲勞是不可逆的

所以：

• 調整 → 只是暫時
• 擠壓 → 可能更糟

最有效的方法：更換合格連接器

八、一個容易被忽略的認知

很多人會把問題歸結為：

“設備不穩定”

但實際上：

連接結構的不穩定，才是源頭

?? 寫在最后

BNC接頭看起來只是一個簡單接口，但它內部的彈片結構卻決定了接觸是否長期穩定。一旦彈性疲勞，接觸狀態就會從“穩定”變成“隨機”，從而引發各種看似無規律的信號問題。

在實際工程中可以明顯感受到，很多監控系統的閃爍問題，并不是設備本身，而是連接器在長期使用中的結構變化。像德索連接器在相關產品設計與選材中，也會更加關注彈片材料與彈性穩定性，讓連接器在長期使用中依然保持可靠接觸。

很多時候，系統的不穩定，并不是復雜問題，而是這些最基礎的結構在慢慢“失效”。

關于德索

德索連接器（Dosinconn）
專注射頻同軸連接器與高頻線束組件定制

擁有自有精密加工與裝配能力，

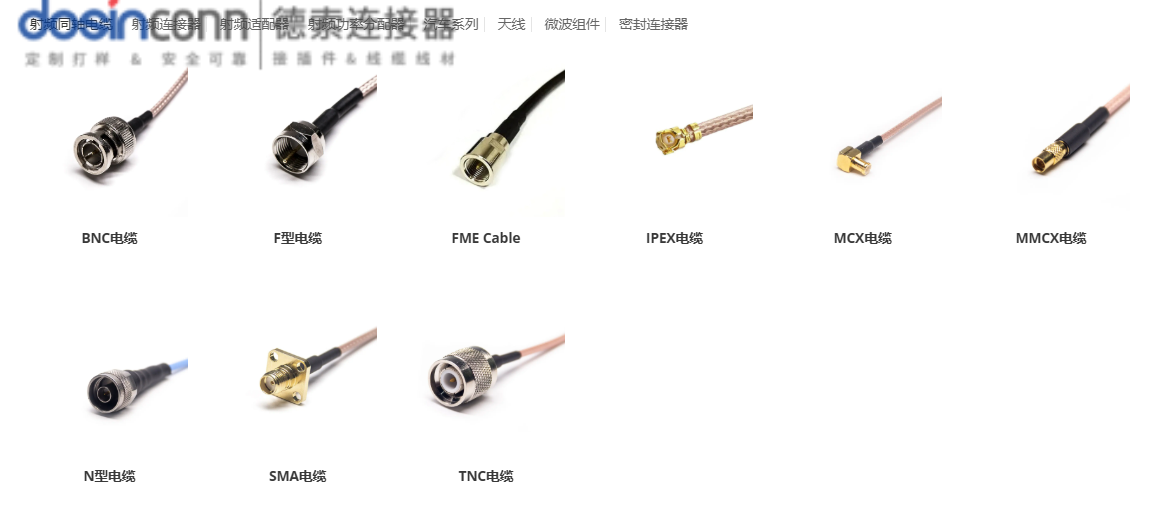

支持 SMA、BNC、TNC、MCX/MMCX 等系列連接器及線束的開發、打樣與批量生產。

工廠位于廣東江門，
服務通信設備、測試測量、車載電子與工業射頻應用領域客戶。

The post 識別劣質BNC接頭：為什么彈片彈性疲勞是監控信號閃爍的“元兇”？ appeared first on BNC接頭網.

The post BNC 同軸線纜的主要用途深度挖掘：為什么在 2026 年它依然是廣電行業的“唯一真神”？ appeared first on BNC接頭網.

德索連接器 · 王工

在高清監控項目中，有一個細節經常被忽略，但一旦出問題就很難排查：

壓接模具尺寸選錯了。

很多現場情況是這樣的：
接口裝上了、畫面也出來了，但使用一段時間后開始出現——

• 畫面偶爾閃爍
• 信號不穩定
• 輕微晃動就異常

最后追查下來，不是設備問題，也不是線材問題，而是：
壓接尺寸不匹配，導致屏蔽層接觸不穩定。

在德索連接器與監控工程客戶的溝通中，這類問題并不少見。今天就從實操角度講清楚：

BNC連接器壓接模具尺寸，為什么關鍵？又該如何正確選擇？

一、壓接的本質：不僅是固定，更是“導通結構”

很多人理解壓接只是把線纜“壓緊”，但在射頻結構中，它其實承擔兩件事：

• 機械固定
• 電氣連接（尤其是屏蔽層導通）

如果壓接不到位，就可能出現：

屏蔽層接觸不良
阻抗不連續
信號泄漏

二、壓接尺寸為什么會影響性能

壓接模具的尺寸，決定了最終六角壓接后的形態：

• 壓小了 → 過度擠壓，結構變形
• 壓大了 → 接觸不緊，容易松動

這兩種情況都會帶來問題：

一個影響結構，一個影響接觸

三、常見BNC規格與模具匹配關系

在實際應用中，不同線纜規格對應不同壓接尺寸。

例如常見的幾種搭配關系：

注意：不同廠家會有細微差異，需以實際規格為準。

四、壓接不當的典型表現

在現場可以通過現象快速判斷：

五、如何正確選擇壓接模具

在工程實踐中，可以按照以下步驟：

1 確認線纜型號

優先確認：

• 外徑
• 屏蔽層結構
• 阻抗類型

2 匹配連接器規格

不同BNC接頭設計不同，壓接尺寸也不同。

3 參考廠家推薦尺寸

這是最可靠的依據，避免經驗判斷。

4 做樣品驗證

通過實際壓接后測試：

• 拉力
• 導通
• 高頻性能

六、一個常見誤區

很多現場會用“一把模具通用所有線纜”，這種做法風險很高：

不同線徑 → 需要不同壓接尺寸

否則就容易出現：

• 接觸不良
• 使用壽命下降

七、壓接不僅是尺寸問題

除了尺寸，還需要關注：

• 模具磨損情況
• 壓接力是否穩定
• 操作是否規范

即使尺寸正確，如果模具磨損，也會導致壓接不一致。

?? 寫在最后

在高清監控系統中，BNC連接器依然是非常重要的接口形式，而壓接質量則直接決定了連接的穩定性。壓接模具尺寸的選擇，看似只是一個工藝細節，但實際上會影響整個信號鏈路的可靠性。

在實際項目中可以明顯感受到，很多“難以定位”的問題，往往都源于這些基礎工藝環節。像德索連接器在相關產品與線束加工中，也會更加關注壓接匹配和一致性控制，讓每一個連接點都保持穩定狀態。

很多時候，系統的穩定，不是來自復雜設計，而是來自每一個細節都做對。

The post BNC連接器規格：探討在高清監控系統中如何選擇適配的壓接模具尺寸 appeared first on BNC接頭網.

德索連接器 · 王工

很多工程師會有一個“默認認知”：
BNC接口適合中低頻，到了高頻自然該換SMA。

這句話沒錯，但在實際項目中，我見過不少“邊界場景”：
系統工作頻率已經接近甚至超過3GHz，但仍在使用BNC接口。

結果往往是：鏈路能通，但性能開始“發虛”——損耗變大、駐波不穩定、測試結果波動。

前段時間在一個測試項目中，我們就遇到類似情況。排查下來，問題不只是接口類型，而是更細的一層：
連接器內部介質材料的差異。

在德索連接器的產品評估中，這一塊其實非常關鍵。今天就從工程角度，把這個問題講清楚。

一、為什么3GHz是一個“分水嶺”

在低頻或中頻范圍內，連接器內部材料的影響相對有限。但當頻率進入GHz級之后：

電磁場行為發生變化

具體表現為：

• 信號波長變短
• 對結構尺寸更敏感
• 對材料介電特性更敏感

尤其是介質材料，會直接影響：

• 信號傳播速度
• 電場分布
• 損耗特性

二、BNC內部介質材料的作用

在BNC連接器中，介質材料（通常用于支撐中心導體）不僅僅是絕緣體，它還參與構建同軸結構。

其關鍵參數包括：

• 介電常數（εr）
• 介質損耗（tanδ）

這兩個參數會直接影響高頻性能。

三、不同介質材料的性能差異

在實際產品中，常見的介質材料主要有：

在3GHz以上：

材料差異會被明顯放大

四、高頻損耗是怎么產生的

在BNC接口中，高頻損耗主要來自兩個方面：

1 導體損耗

來自金屬材料與表面狀態（趨膚效應影響）。

2 介質損耗（重點）

信號在傳播過程中，會在介質中產生能量損耗。

如果材料損耗較大，就會表現為：

• 插入損耗增加
• 信號幅度下降

五、不同材料在高頻下的實際表現

在工程測試中，可以觀察到以下趨勢：

這也是為什么一些“看起來一樣”的BNC，在高頻測試中表現差異很大。

六、一個常見誤區

很多人會認為：

“只要是BNC，性能都差不多”

但實際上：

結構一致 ≠ 性能一致

尤其在高頻環境中：

• 材料差異
• 加工精度
• 同軸度控制

都會影響最終表現。

七、工程應用中的建議

如果你的系統已經接近或超過3GHz，可以重點關注：

• 是否使用低損耗介質（如PTFE）
• 連接器是否具備高頻設計能力
• 是否有實際高頻測試數據支持

在一些情況下，選擇高性能BNC仍然可行，但需要明確其性能邊界。

?? 寫在最后

BNC連接器在很多應用中依然非常可靠，但當頻率進入3GHz以上時，內部結構和材料的影響會被顯著放大。尤其是介質材料，它直接參與電磁場的形成，一旦損耗較大，就會影響整個鏈路的信號質量。

在實際項目中可以明顯感受到，高頻系統的穩定性往往不只是設計問題，還和器件內部材料密切相關。像德索連接器在相關產品開發中，也會更加關注介質材料選擇和結構一致性控制，讓連接器在更高頻段依然保持穩定表現。

很多時候，系統性能的差異，并不是來自宏觀設計，而是來自這些“看不見”的材料細節。

The post BNC接口高頻損耗分析：探討不同介質材料對3GHz以上信號傳輸的影響 appeared first on BNC接頭網.

The post BNC壓接模具的磨損監測：如何判定壓接六角尺寸是否已失效？ appeared first on BNC接頭網.

前段時間在一次客戶設備調試中，我們測試一段BNC連接鏈路時就遇到了類似情況。更換線纜、電纜長度甚至測試儀器之后，結果依然沒有明顯改善。后來拆開接口結構進行檢查才發現，問題來自連接器內部 內導體與介質支架之間的結構過渡不連續。在德索連接器日常做結構優化時，這其實是一個非常典型、也非常關鍵的射頻設計細節。

今天就從工程角度聊一聊：為什么BNC接口內部結構的不連續，會直接導致反射損耗增加。

一、什么是反射損耗

在射頻系統中，反射損耗（Return Loss） 是衡量阻抗匹配程度的重要指標。

簡單來說，它表示的是：

信號在接口處被反射回去的能量比例。

如果連接器結構保持良好的阻抗連續性，大部分信號會順利通過；而一旦結構發生突變，就會產生反射。

通常情況下：

• 反射損耗越大（數值越高），說明匹配越好
• 反射損耗越小，說明信號反射越嚴重

二、BNC連接器內部的傳輸結構

很多人把BNC連接器看作一個簡單的機械接口，但從射頻角度來看，它實際上是一個 短距離同軸傳輸結構。

內部主要包含三個關鍵部分：

1. 內導體（中心針）
2. 介質支架（絕緣體）
3. 外導體（連接器殼體）

這三個結構共同決定了連接器內部的 特性阻抗。

如果結構比例發生變化，就會造成阻抗不連續。

三、內導體結構變化帶來的影響

在一些低質量連接器中，中心針的直徑和位置控制并不穩定。

例如：

• 中心針過粗
• 中心針偏離軸線
• 中心針過渡結構突變

這些情況都會改變電場分布，從而導致阻抗突變。

一旦信號遇到這樣的結構變化，就會產生局部反射。

?? 四、介質支架不連續帶來的問題

介質支架通常采用 PTFE等低損耗材料，用于固定中心導體并保持結構同軸。

但在一些設計或加工精度不夠的連接器中，可能會出現以下問題：

• 介質長度不一致
• 介質與外導體接觸不均勻
• 介質結構出現臺階變化

這些結構不連續會導致電場分布突然變化，從而引起阻抗波動。

在高頻信號環境中，這種影響會更加明顯。

五、結構不連續對反射損耗的影響

在實驗室測試中，可以明顯觀察到結構變化帶來的影響。

這也是為什么一些看起來結構差不多的BNC連接器，在實際測試中性能差異很大的原因。

六、工程設計中如何避免這些問題

在射頻連接器設計和選型時，通常需要重點關注幾個方面：

• 結構同軸度控制
• 中心導體尺寸精度
• 介質支架過渡設計
• 加工公差控制

這些看似微小的結構細節，往往決定了連接器在高頻環境中的表現。

?? 寫在最后

從射頻工程角度來看，連接器不僅僅是一個簡單的接口，它本質上也是一段短距離的傳輸線。只要內部結構出現不連續，就有可能引入阻抗突變，從而帶來信號反射。

像BNC這樣的經典同軸連接器，其實在結構設計上已經非常成熟。但在實際制造過程中，尺寸控制、同軸度以及介質結構的細節依然非常關鍵。像德索連接器在開發BNC系列產品時，也會對這些關鍵結構進行嚴格控制，以保證連接器在不同應用場景下都能保持穩定的射頻性能。

很多時候，射頻系統的穩定性，并不是由復雜電路決定的，而是由這些隱藏在結構內部的細節共同構成的。

The post BNC接口反射損耗成因：解析內導體與介質支架的不連續性 appeared first on BNC接頭網.

在德索連接器與客戶的技術溝通中，這類問題其實并不少見。很多時候連接器本身沒有問題，但如果在線束加工環節處理不好，屏蔽層沒有可靠接觸，就會直接影響整個射頻鏈路的穩定性。今天就結合實際工程經驗，系統聊一聊：BNC連接器線束加工中如何避免屏蔽層接觸不良的問題。

一、為什么屏蔽層接觸質量如此重要

在同軸電纜結構中，屏蔽層不僅僅是機械結構的一部分，它承擔著非常重要的作用：

• 抑制電磁干擾
• 保持信號完整性
• 維持阻抗穩定
• 防止信號泄露

如果屏蔽層與連接器外導體之間接觸不良，就可能導致以下問題：

• 信號衰減增加
• 駐波比上升
• 外界電磁干擾進入系統
• 高頻信號穩定性下降

這些問題在低頻系統中可能不明顯，但在射頻或高速信號環境中會被明顯放大。

二、BNC線束加工的關鍵工藝步驟

一個可靠的BNC線束加工流程通常包括以下幾個步驟：

1. 電纜剝線
2. 屏蔽層整理
3. 壓接或焊接中心導體
4. 屏蔽層固定
5. 外殼壓接
6. 連接器裝配

在這些步驟中，屏蔽層整理與固定是最容易被忽略的環節。

三、屏蔽層接觸不良的常見原因

在實際生產中，導致屏蔽層接觸不良的原因通常集中在以下幾個方面：

這些看似細小的問題，在高頻環境下都會直接影響射頻性能。

四、避免屏蔽層接觸不良的實用方法

結合實際加工經驗，可以通過以下幾個方式有效提升連接質量。

1 選擇匹配的電纜規格

不同BNC連接器通常對應不同電纜型號，例如：

• RG58
• RG59
• RG174

如果電纜外徑不匹配，壓接后屏蔽層可能無法形成完整接觸。

2 使用標準剝線工具

手工剝線雖然方便，但很容易損傷屏蔽層結構。
使用專用剝線工具可以保證：

• 剝線長度一致
• 屏蔽層完整
• 不損傷介質層

3 保證壓接模具匹配

壓接連接器時，模具規格必須與連接器結構匹配。

壓接過松會導致接觸不良，壓接過緊則可能損壞屏蔽結構。

4 加強加工質量檢測

在生產過程中，建議增加以下檢測步驟：

• 拉力測試
• 導通測試
• 駐波比測試

這些檢測可以提前發現潛在問題，避免設備安裝后再返工。

五、BNC線束加工在實際應用中的挑戰

在一些復雜應用環境中，例如：

• 工業自動化設備
• 廣播電視系統
• 視頻監控網絡

線束不僅需要保證信號質量，還要面對震動、溫度變化以及長期使用等因素。

因此，線束加工不僅是簡單的裝配工作，更是整個射頻系統可靠性的重要環節。

?? 寫在最后

在射頻工程領域，很多問題看似來自設備或電路，但真正的原因往往隱藏在一些不起眼的細節中，比如連接器線束的加工質量。

BNC連接器作為一種經典的射頻接口，在很多系統中依然被廣泛使用。而要讓它穩定工作，除了連接器本身的結構設計外，線束加工工藝同樣重要。

像德索連接器在實際項目中，也會根據不同電纜規格與應用環境對連接結構進行適配和驗證，以保證連接器在實際應用中的穩定性。很多時候，一個可靠的射頻系統，正是這些細節逐步打磨出來的結果。

The post BNC連接器線束加工工藝：如何防止信號屏蔽層接觸不良？ appeared first on BNC接頭網.

尤其是在視頻傳輸、測試儀器以及通信設備中，BNC連接器幾乎是最常見的接口之一。很多工程師在選型時，通常只關注接口是否匹配，卻很少深入了解它背后的規格標準和結構規范。

實際上，在德索連接器日常與客戶溝通選型方案時，經常會遇到這樣的問題：同樣是BNC接口，不同廠家產品在尺寸、公差甚至阻抗結構上都會有差異。如果不了解連接器的標準規范，就可能在實際應用中出現信號損耗或者連接不穩定的情況。

今天就從工程應用角度，系統聊一聊：
BNC連接器的規格標準以及它背后的通用設計規范。

一、BNC連接器是什么

BNC（Bayonet Neill–Concelman）是一種 卡口式同軸射頻連接器。

它最大的特點就是 快速鎖定結構：

插入接口
旋轉約90°
即可完成連接。

這種設計既保證了連接可靠性，又可以實現快速拆裝，因此在很多設備中都非常常見，例如：

• 視頻監控系統
• 示波器與測試儀器
• 廣播電視設備
• 射頻通信設備

二、BNC連接器的核心設計標準

射頻連接器并不是隨意設計的，每一種接口背后其實都有嚴格的行業標準。

BNC連接器主要遵循以下規范：

MIL-C-39012

這是比較早期的軍用連接器標準，對尺寸、公差以及材料都有明確要求。

IEC 61169 系列標準

國際電工委員會針對射頻同軸連接器制定的一系列標準。

ANSI / IEEE 標準

主要用于測試設備與電子儀器接口規范。

這些標準共同保證了不同廠家的BNC連接器在 機械尺寸和電氣性能 上保持兼容。

三、BNC連接器常見規格參數

在實際選型時，工程師通常會關注幾個關鍵參數。

其中最需要注意的是 阻抗類型。

50Ω 和 75Ω 的 BNC 連接器雖然外觀類似，但內部結構不同，不能隨意混用。

四、BNC連接器選型常見誤區

在實際工程項目中，BNC接口使用非常普遍，但選型時也經常出現一些誤區。

1 混用不同阻抗連接器

50Ω連接器如果用于75Ω系統，可能會導致：

• 信號反射
• 傳輸損耗增加

2 忽略環境因素

在一些工業環境中，例如：

• 高濕度
• 高震動
• 戶外環境

連接器材料和密封結構也非常重要。

3 只關注接口尺寸

很多人只確認接口能否連接，卻忽略了連接器內部結構的精度。

對于射頻系統來說，這些細節都會影響最終性能。

五、為什么BNC連接器仍然被廣泛使用

盡管現在已經出現了很多新的射頻連接器類型，但BNC仍然在很多領域保持著較高的使用率。

原因其實很簡單：

結構成熟、連接方便、成本適中。

尤其是在測試設備和視頻系統中，BNC接口依然是非常穩定的解決方案。

?? 寫在最后

在射頻系統中，連接器往往只是一個小小的接口，但它實際上也是整個信號鏈路的重要組成部分。

很多工程問題最后都會回到連接結構本身，比如尺寸公差、材料選擇以及阻抗設計等細節。

像BNC這樣的經典同軸連接器，看似結構簡單，但在設計和制造過程中仍然需要嚴格遵循行業標準。像德索連接器在開發BNC系列產品時，也會按照相關規范進行結構設計和性能驗證，讓連接器在實際應用環境中保持穩定表現。

很多時候，一個穩定的射頻系統，其實正是這些細節共同決定的。

The post BNC連接器分規范詳解： 深入解讀射頻同軸連接器通用標準 appeared first on BNC接頭網.

項目里原本使用的是 BNC接口，后來因為頻率提升，需要升級到更高性能的連接器。結果有人直接把接口換成了 SMA接頭，以為只是尺寸變化。

但系統測試后卻發現：
信號損耗明顯增加，調試花了好幾天。

后來才發現，問題其實不是設計，而是 連接器選型理解不夠清晰。

在射頻系統里，BNC和SMA都是非常常見的接口，但它們的設計定位其實完全不同。今天就從工程角度聊一聊：
BNC接頭和SMA接頭到底有什么區別，實際應用中又該怎么選。

一、BNC接頭的設計特點

BNC（Bayonet Neill–Concelman）是一種 卡口式同軸連接器。

它最明顯的特點就是 快速連接。

連接方式很簡單：

插入 → 旋轉約90° → 鎖定

因此在很多需要 快速插拔 的設備中都會看到BNC，比如：

• 示波器
• 視頻監控系統
• 廣播電視設備
• 實驗室測試設備

這種結構的優勢非常明顯：

連接速度快
操作簡單
不容易誤操作

但它也有一個明顯的限制：
工作頻率通常不適合太高。

二、SMA接頭的設計特點

SMA連接器采用的是 螺紋鎖緊結構。

相比BNC，它的連接方式會稍微復雜一點，需要旋緊螺紋才能固定。

但這種結構帶來的好處是：

機械穩定性更強，射頻性能更穩定。

因此在很多 高頻系統 中，SMA是非常常見的接口，例如：

• 射頻模塊
• 通信設備
• 微波系統
• 雷達設備

尤其是在 GHz級信號傳輸 場景中，SMA基本是標準配置。

三、BNC與SMA核心參數對比

從工程選型角度看，兩者的差異主要集中在幾個關鍵指標上。

簡單總結一句：

BNC適合方便連接，SMA更適合高頻性能。

四、工程中最常見的選型誤區

在很多項目中，其實經常會出現一些典型誤區。

1 只看尺寸，不看頻率

有些工程師在設計設備時，只考慮接口大小，而忽略了連接器的頻率性能。

結果就是：

系統在低頻正常，但高頻指標變差。

2 忽略機械環境

如果設備經常震動，比如：

• 工業設備
• 車載系統

螺紋式結構通常會比卡扣式更穩定。

3 忽略維護需求

如果設備需要經常插拔，比如實驗室測試設備，BNC的效率會明顯更高。

五、工程師通常怎么選連接器

在實際項目中，一般會從三個維度做選擇：

頻率需求
系統工作頻率是否進入GHz級。

機械環境
是否存在震動或長期運行環境。

維護需求
接口是否需要頻繁拆裝。

綜合這幾個因素，通常就可以比較清晰地確定連接器類型。

?? 寫在最后

在射頻系統設計里，連接器往往不是最復雜的部分，但卻經常影響系統穩定性。

一個看似簡單的接口選擇，有時就可能決定整個系統的性能上限。

這些年在接觸各種射頻項目時，我也越來越覺得：
連接器的價值，其實就在這些細節里。

像BNC、SMA這類同軸連接器，看似結構簡單，但在材料選擇、鍍層工藝、機械結構等方面都會影響長期穩定性。德索連接器在做這些產品時，也會針對插拔可靠性、信號一致性等環節進行長期測試，讓連接器在實際應用環境中依然保持穩定表現。

很多時候，系統可靠運行背后，其實就是這些被認真打磨過的小部件。

The post BNC接頭和SMA接頭有什么區別？很多工程師第一次選型都會踩這個坑 appeared first on BNC接頭網.
