一、先搞懂：BNC 連接器在演播室的三大核心應用場景

1. 信號采集端：攝像機與傳輸線纜的 “橋梁”

• 攝像機與電纜車的連接：通過 BNC 連接器將攝像機輸出的 3G-SDI 高清視頻信號（分辨率 1080P/60fps）傳輸至電纜車，再轉送至切換臺；
• 攝像機監聽信號輸出：部分攝像機的音頻監聽信號（如 48kHz 立體聲）通過 BNC 連接器連接監聽耳機，確保錄制聲音清晰。

2. 信號處理端：切換臺與周邊設備的 “紐帶”

• 切換臺與信號矩陣連接：通過 BNC 連接器將多路攝像機信號接入矩陣，再由矩陣分配至切換臺，實現多機位信號選擇；
• 切換臺與編碼器連接：將切換臺輸出的 SDI 信號通過 BNC 連接器傳輸至編碼器，轉碼為 IP 信號用于網絡直播或后期制作。

3. 信號輸出端：監視器與存儲設備的 “接口”

• 監視器信號輸入：通過 BNC 連接器將切換臺輸出的監看信號（如 PGM 主輸出信號）傳輸至演播室大屏監視器，供導播實時查看畫面；
• 錄像機信號錄制：用 BNC 連接器將高清視頻信號接入錄像機或硬盤陣列，實現節目素材的實時存儲，確保錄制內容無丟幀。

二、核心優勢：為什么演播室設備連接優先選 BNC 連接器？

1. 低損耗 + 低反射：保障高清信號 “無失真”

• 低插入損耗：采用黃銅鍍金內導體（金層厚度≥1μm）和聚四氟乙烯（PTFE）絕緣介質，3GHz 下插入損耗≤0.5dB，遠低于普通連接器的 1dB，避免 4K 信號因衰減出現畫面模糊；
• 低電壓駐波比（VSWR）：內導體與外導體同軸度誤差≤0.02mm，接口匹配精度高，1GHz 下 VSWR≤1.2，減少信號反射 —— 某電視臺用 BNC 傳輸 4K-SDI 信號時，反射功率占比≤1%，遠低于普通連接器的 5%，確保畫面無丟幀。

2. 高屏蔽 + 抗串擾：隔絕演播室復雜電磁干擾

• 雙層屏蔽外殼：采用黃銅外層 + 鍍鎳內層的雙層屏蔽結構，屏蔽效能≥60dB，能隔絕設備輻射的高頻干擾（如編碼器的 2.4GHz 輻射），避免信號串擾；
• 卡口式緊密連接：插入后旋轉 1/4 圈鎖定，接口貼合緊密，無間隙，防止外部干擾信號從接口滲入 —— 某電視臺演播室曾用普通連接器，多設備工作時出現音頻串音；換成 BNC 后，串音消失，聲音還原度顯著提升。

3. 標準化 + 高兼容：適配演播室多品牌設備

• 遵循國際標準：按 IEC 61169-8 標準生產，不同品牌 BNC 連接器可互相通用，無需擔心接口不匹配 —— 某電視臺新增松下切換臺時，直接用原有德索 BNC 線纜連接，無需更換配件；
• 支持多信號類型：既能傳輸 SDI、模擬視頻等視頻信號，也能傳輸音頻、同步時鐘信號（如黑場同步信號），一臺設備的 BNC 接口可復用，減少演播室線纜數量。

三、使用要點：演播室場景下 BNC 連接器的選型與操作規范

1. 選型：按 “信號類型、傳輸距離” 精準匹配

• 信號類型：
  • 模擬視頻 / 標清 SDI（≤270Mbps）：選常規 BNC（工作頻率 0~4GHz），如德索 DS-BNC-751（75Ω 阻抗，適配視頻信號）；
  • 高清 / 4K SDI（3G/12G-SDI）：選高頻 BNC（工作頻率 0~12GHz），如德索 DS-BNC-752，避免高頻下損耗驟增；
• 傳輸距離：
  • 短距離（≤10 米，如攝像機到電纜車）：選普通 BNC；
  • 長距離（10~100 米，如矩陣到監視器）：選低損耗 BNC（絕緣介質用低介損 PTFE），搭配低損耗同軸電纜（如 RG-6），減少信號衰減。

2. 操作：按 “規范步驟” 避免信號隱患

• 清潔接口：連接前用無絨布蘸無水酒精擦拭內導體和外導體，去除氧化層、灰塵，避免接觸不良導致信號損耗 —— 某電視臺直播前檢查發現，BNC 接口氧化導致畫面雪花，清潔后恢復正常；
• 正確鎖定：插入后順時針旋轉 1/4 圈，聽到 “咔嗒” 聲即鎖定到位，避免半鎖定（接口未貼合），否則易因輕微碰撞導致信號中斷；
• 避免過度彎曲線纜：BNC 配套線纜的彎曲半徑需≥線纜直徑的 10 倍（如 RG-59 線纜彎曲半徑≥50mm），過度彎曲會導致線纜屏蔽層斷裂，信號抗干擾能力下降。

3. 維護：定期檢查保障長期穩定

• 外觀檢查：查看外殼是否破損、內導體是否變形，若內導體彎曲或氧化，需及時更換連接器，避免劃傷設備接口；
• 性能測試：用 SDI 信號測試儀檢測信號誤碼率，若誤碼率＞1×10??，說明連接器接觸不良或老化，需拆解清潔或更換 —— 某電視臺后期制作室定期檢測，將誤碼率超標的 BNC 及時更換，避免素材錄制出錯。

四、避坑提醒：演播室應用中常見的三個錯誤，一定要避開

1. 錯誤 1：高清信號用普通 BNC（0~4GHz）

   ?后果：4K-SDI 信號頻率達 12GHz，普通 BNC 在 12GHz 下損耗達 1dB，畫面出現拖影或丟幀；

   ?正確：傳輸 3G/12G-SDI 信號選高頻 BNC（0~12GHz），如德索 DS-BNC-752，確保高頻下低損耗。
2. 錯誤 2：忽視阻抗匹配，混用 50Ω 與 75Ω BNC

   ?后果：演播室視頻信號多為 75Ω 阻抗，若誤用 50Ω BNC，會出現阻抗突變，信號反射導致畫面雪花；

   ?正確：視頻信號必選 75Ω BNC，射頻測試信號（如信號發生器）選 50Ω BNC，嚴格按信號類型匹配阻抗。
3. 錯誤 3：暴力插拔，損壞接口或內導體

   ?后果：強行插拔會導致 BNC 內導體彎曲、外殼卡口斷裂，既損壞連接器，還可能劃傷攝像機、切換臺的接口；

   ?正確：插拔時輕推并旋轉，避免拉扯線纜，損壞的連接器需立即更換，不可勉強使用。

結語

? 德索精密工業射頻連接器技術工程師 老吳

? 專做 “演播室信號適配” 的 BNC 連接器，只提供 “低損耗、高穩定” 的廣電級產品

The post 射頻同軸連接器BNC：電視臺演播室設備連接場景 appeared first on BNC接頭網.

作為德索精密工業的采購“老炮兒”，在專業音視頻傳輸領域摸爬滾打多年，我深知BNC視頻接頭為啥能成為行業公認的“扛把子”。這玩意兒憑啥讓德索的產品在大型會場、監控系統、廣播電臺這些場景里脫穎而出？說白了，就靠長距離傳輸穩如老狗、信號隔離銅墻鐵壁、響應速度快到飛起這三大絕活！客戶們用下來直拍大腿：“這接頭靠譜，省事兒又省錢！”

第一絕：長距離傳輸，信號溜到飛起還不掉鏈子！?您知道嗎？安防監控、廣電傳輸這些場景，動不動就要求信號跑個上百米。普通接頭跑一半就“氣喘吁吁”，畫面糊成馬賽克。德索的BNC接頭可不一樣！高純度銅導體搭配精密屏蔽層，再配上75Ω黃金標準的同軸電纜，信號衰減？不存在的！我們實測過，哪怕懟到200米開外，畫面照樣清晰得能看清監控畫面里蒼蠅的翅膀！工藝優化直接碾壓行業標準，大型項目布線再遠也不怕，甲方爸爸再也不為信號問題扯皮了。

第二絕：信號隔離，電磁干擾？不存在的！?工業車間電磁波亂竄，演播室設備扎堆互相“打架”？德索獨創的“三重屏蔽大法”——金屬外殼硬扛、高密度編織網密不透風、絕緣層再上一道保險，直接把干擾信號擋在門外。RGB三原色和同步信號各走各的“單間”，互不串門。這設計可是實打實拿了ISO電磁兼容認證的！有次給化工廠裝監控，現場電機嗡嗡響，普通接頭畫面雪花滿天飛，換上德索BNC后，畫面穩得一批，客戶直呼“救了大命”。

第三絕：專業級響應，毫秒級同步，快到你眨眼都跟不上！?醫療影像室大夫等不起，軍事指揮中心分秒必爭？德索的BNC接頭，鍍金插針+鈹青銅插孔，接觸電阻低到2.0mΩ，延遲幾乎為零。上次給醫院手術室裝設備，大夫反饋說：“掃描一結束，圖像立刻蹦到屏幕上，診斷速度直接拉滿！”這速度在軍事指揮里更是救命——情報晚一毫秒，結果可能天差地別。更別說這玩意兒扛造，500次插拔測試照樣堅挺，設備用個五六年，接頭照樣“新得能反光”。

德索人做產品，講究的就是“死磕細節，不留短板”。從選材就較真——核心部件全進口，生產線全自動，激光檢測設備24小時盯著。我們采購團隊最清楚：專業場景要的是“穩如泰山”，德索的BNC接頭，就是給客戶吃下的“定心丸”。

說到底，選德索BNC接頭，不光是選三大硬核優勢，更是選德索的**“靠譜承諾”**：三年質保、終身技術支持、免費升級，出了問題一個電話，工程師火速到場！在德索，技術是骨頭，服務是血肉，咱們就是要用實打實的品質，給客戶的音視頻傳輸搭一座“永不塌方的橋”。

采購圈里混久了，我敢說：要專業、要穩定、要省心，BNC選德索，準沒錯！?（德索精密工業采購老張 親筆）

The post 選擇BNC視頻接頭的三大理由：長距離傳輸、信號隔離與專業級響應速度 appeared first on BNC接頭網.

一、前置準備：選對 “適配套件”，從源頭堵死損耗隱患

二、關鍵細節 1：剝線 “三不原則”，避免阻抗突變

1. 不剝傷中心導體

2. 不剪短屏蔽層

3. 不剝歪內絕緣層

三、關鍵細節 2：屏蔽層 “貼緊不松散”，阻斷干擾損耗

1. 整理屏蔽層：不散絲、不重疊

2. 壓接屏蔽層：壓力 “夠而不爆”

四、關鍵細節 3：針芯 “對準無偏移”，減少接觸損耗

1. 針芯插入 “到底不偏移”

2. 壓接針芯 “力度均勻”

五、關鍵細節 4：外殼安裝 “擰緊不松動”，強化整體屏蔽

1. 外殼 “先套后擰”，順序別錯

2. 擰緊 “手擰到位，不借工具”

六、安裝后必做：2 步測試，確認無信號損耗

1. 通斷測試：用萬用表通斷檔，一端接母頭針芯，一端接電纜另一端的中心導體，通斷正常說明信號路徑通暢；若不通，檢查針芯是否壓接到位、內芯是否被剝斷。
2. 阻抗測試：用阻抗測試儀測母頭與電纜的整體阻抗，誤差需控制在 ±2Ω 以內（如 50Ω 母頭，實測 48-52Ω 為合格）。若阻抗偏差大，檢查內絕緣層是否剝歪、屏蔽層是否接觸不良。

結語：安裝 BNC 母頭，細節決定損耗

老周?射頻布線車間工程師
聊 BNC 母頭安裝，也講射頻信號傳輸的實操干貨

The post 安裝BNC母頭必知：規避信號損耗的操作細節與要點 appeared first on BNC接頭網.

在射頻測試車間里，BNC 插座是連接示波器、信號發生器、雷達模塊的 “關鍵橋梁”。新人常疑惑它的特殊性 —— 明明看著和普通插座差別不大，卻能在高頻場景下穩定傳信號。其實 BNC 插座的核心價值，就在于解決射頻設備 “信號易衰減、易受干擾” 的痛點，從結構設計到性能參數，每一處都為 “可靠傳信號” 服務。今天就從工程師視角，拆解 BNC 插座的三大核心作用，帶你看懂它為啥是射頻設備的 “標配”。

一、核心作用一：阻抗匹配，減少射頻信號反射

二、核心作用二：屏蔽抗干擾，隔絕外部電磁干擾

三、核心作用三：機械穩固，適應高頻設備頻繁插拔

四、選 BNC 插座別踩坑：記住這 3 點

1. 別混用阻抗：射頻測試選 50Ω，視頻傳輸選 75Ω，混裝會導致信號反射，比如用 75Ω 插座接示波器，測試數據會偏差；
2. 優先選工業款：民用 BNC 插座屏蔽性差，使用壽命短，射頻設備要選帶工業認證的款式，確保屏蔽衰減≥85dB；
3. 檢查插拔力：優質 BNC 插座插拔順暢，無卡頓感，若插拔過緊或過松，可能是內部結構不合格，別購買。

結語：BNC 插座，射頻設備的 “信號守護者”

老周?射頻測試車間工程師
聊 BNC 插座技術，也講射頻設備實操干貨

The post 解析BNC插座核心作用：為射頻設備搭建可靠信號通路 appeared first on BNC接頭網.

bnc 公頭T型轉接頭射頻同軸連接器

The post bnc 公頭T型轉接頭射頻同軸連接器 appeared first on BNC接頭網.

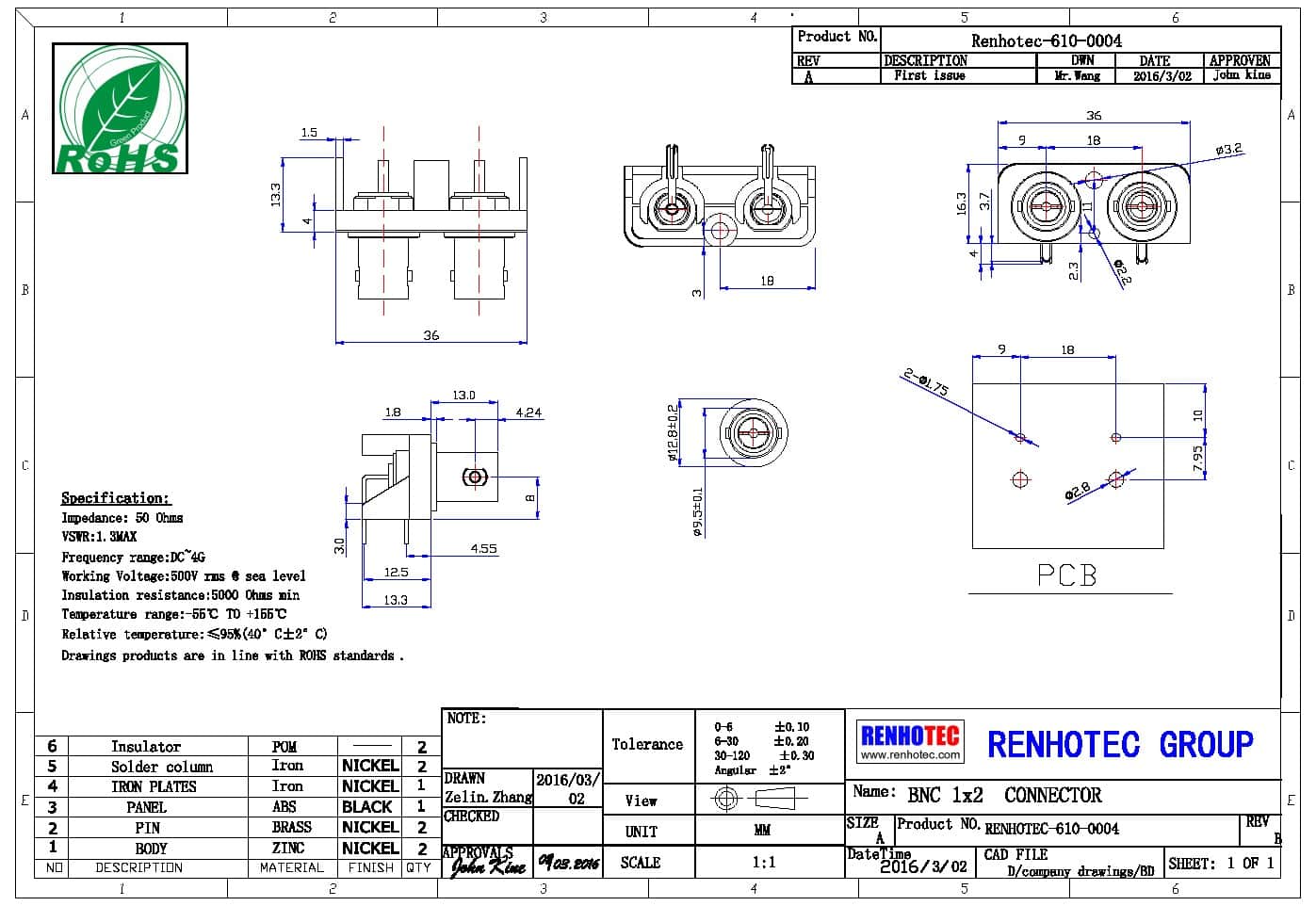

The post 雙聯雙排BNC母座 PCB板專用BNC視頻連接器 50歐姆 appeared first on BNC接頭網.

The post 8同軸BNC連接器 PCB 射頻 連接頭直式50歐姆鋅合金 appeared first on BNC接頭網.

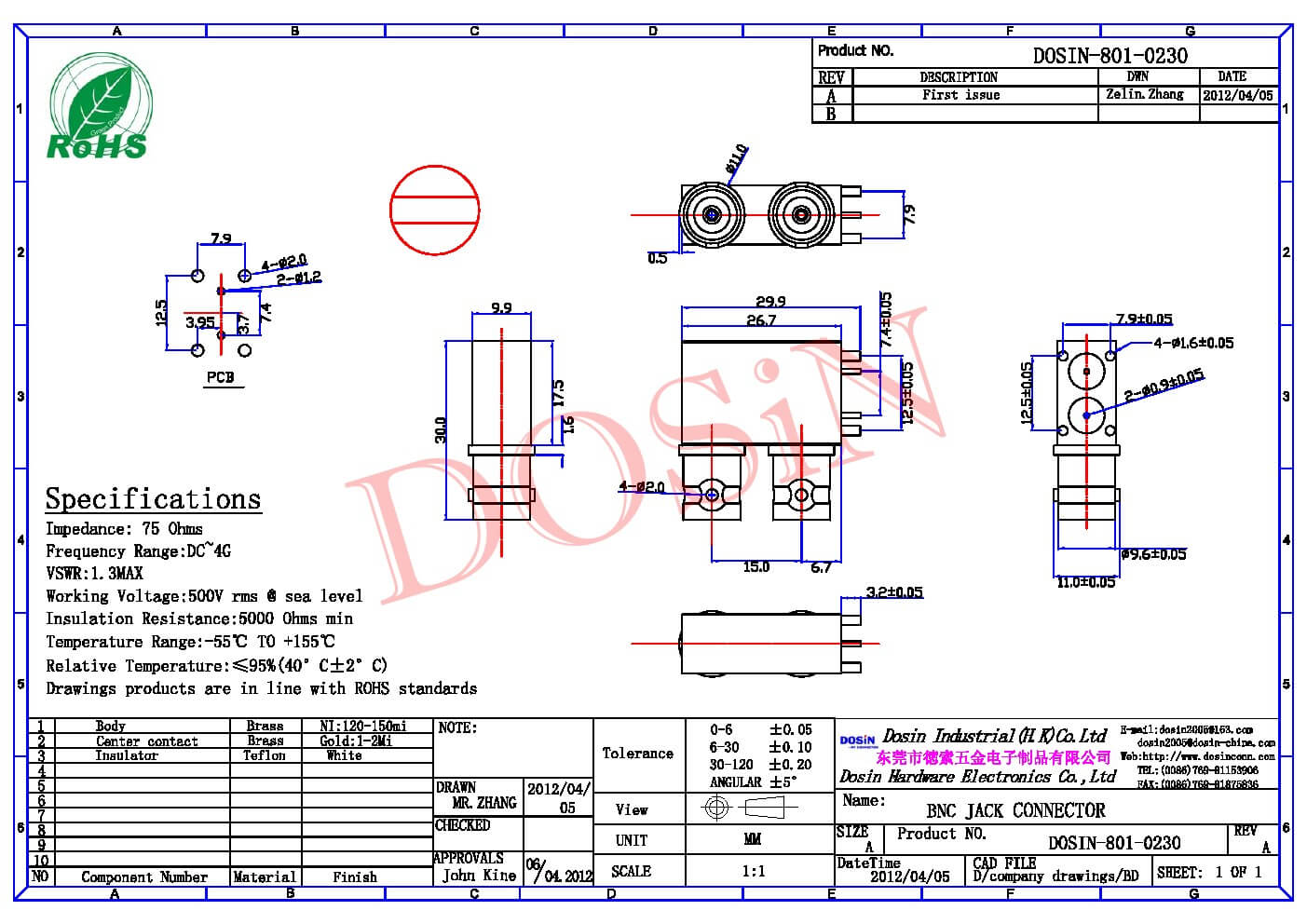

The post BNC連接器防水同軸射頻連接器 母頭穿墻 appeared first on BNC接頭網.
